Les pièces de contrôle de noyau IGBT et DSP sont choisies parmi les marques supérieures du monde, et le temps de réponse est moins que 50us
Conception modulaire très efficace, avec la marge suffisante, la capacité de surcharge forte et l’exactitude élevée de compensation
Mécanisme Strict conception en couches avec la représentation antipoussière élevée de catégorie
Habilité par la technologie Cloud pour réaliser une surveillance longue distance en temps réel

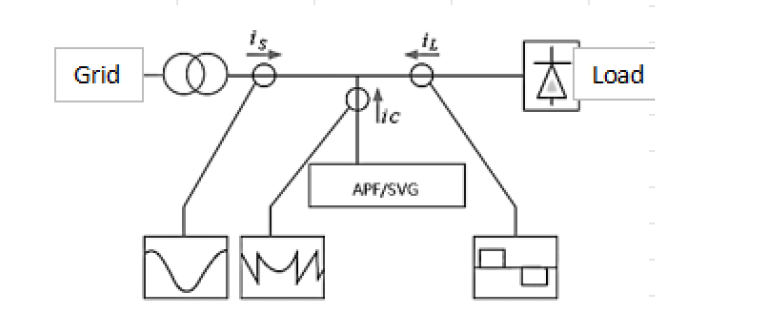

Avec l’application et le développement larges des technologies électriques de puissance, il y a de plus en plus de charges non linéaires dans le système d’alimentation, tels que redresseurs, convertisseur de fréquence, UPS, applications domestiques, lumières LED, ordinateur et d’autres équipements. Lorsqu’une tension sinusoïdale est appliquée aux charges non linéaires, le courant devient une onde non-sinusoïdale. Le courant Non sinusoïdal, qui génère une chute de tension sur le réseau électrique, peut également causer que la forme d’onde de tension devienne Non sinusoïdale. Les composants avec la même fréquence que la fréquence de puissance contenue dans les ondes non-sinusoïdales sont appelés ondes fondamentales, et les composants avec une fréquence supérieure aux ondes fondamentales sont appelés harmoniques. Les charges non linéaires généreront des courants harmoniques et les injecteront dans le réseau électrique, provoquant une distorsion de la forme d’onde de tension, provoquant ainsi une «pollution» harmonique du réseau électrique.
Avec les applications de plus en plus répandues des dispositifs électriques de puissance partout dans le monde, la proportion d’équipement de convertisseur AC/DC et de charges de commutation augmente, et la pollution harmonique dans le réseau électrique devient de plus en plus grave. Dans le même temps, le facteur de puissance de la plupart des appareils électriques de puissance est très faible, ce qui apporte une charge supplémentaire au réseau. En outre, le courant de séquence négatif généré par la charge asymétrique triphasée présente également une série de risques pour le système d’alimentation et les utilisateurs, et a un impact significatif sur la qualité de l’alimentation électrique. L’automatisation et l’intelligence du processus du produit, ainsi que divers équipements de précision complexes, ont mis en avant des exigences plus élevées pour la qualité de l’énergie. Les harmoniques ont sérieusement affecté la sécurité du système et la qualité de l’alimentation, de sorte que son contrôle est devenu un problème urgent à résoudre dans le système d’alimentation.
1. S’appuyant sur la technologie de surveillance intelligente avancée, il présente les caractéristiques d’une amélioration plus rapide, plus petite, plus performante, plus simple et plus rapide de la qualité de l’alimentation.
2. Réponse rapide: le temps de réponse d’acfee APF est moins que 300us, faisant l’harmonique éliminé avant de causer le mal
3. Très intégré: le filtre 25A a un design compact et est facile à installer. De plus, le filtre 500A minimise également la taille tout en assurant d’excellentes performances.
4. Facile à l’entretien: l’acfee APF bénéficie de son excellente conception, la modularisation de l’unité de commande réduit considérablement le temps de réparation et d’entretien.
5. Choix multiples: les séries AcFee ont des produits avec diverses spécifications et capacités allant de 50A-900A.
6. Adaptabilité: AcFee APF peut compenser l’auto-interférence et changer automatiquement la topologie du réseau.
Tensiond’alimentationélectrique | 380X X x xx(1±15%) voir aussi: VOu bien690x 690x(1±15%) V |
Fréquence d’alimentation d’énergie | 50/60 /60x (1 ±2%)Hz |
Caractéristique harmonique | 2e ~ 60e commandes(éliminer Tout ou sélectionné) voir aussi: |
Paramètres de degré de filtre | E EL’harmonique ach peut être réglé individuellement |
Taux de compensation harmonique | ≧ ≧95% des personnes interrogées |
Temps de réponse | ≦ ≦ ≦300 us (temps de réponse complet≦10ms) |
Méthode de Compensation | Compensation harmonique complète, compensation de puissance réactive complète, co-compensation de puissance réactive harmonique, ou compensation déséquilibrée triphasée |
Fréquence de commutation | équivalent20KHz |
Capacité d’opération parallèle | Jusqu’à 5 unités |
Capacité de Compensation | Compensation complète dans la capacité de l’équipement, si dépassée, compenser avec la capacité de production maximale |
Protection des données | Surintensité du dispositif, surchauffe du dispositif, sous-tension du réseau, décalage de phase du réseau, sous-tension des barres DC, surcharge protection de limitation de courant automatique |
refroidissement | Refroidissement à air forcé |
Consommation électrique | < < < <3% de la capacité de sortie nominale |
Clas de Protection | IP30 - IP30(Plus haut peut être personnalisé) |
Environnement de fonctionnement temerature | -10°C~ +45°C |
La couleur | Télécopieur: RAL7021Motif de sable noir(L’autre couleur peut être fournie s’il y a lieu) |
Humidité Relative | <90%(25°C) |
Le bruit | <65dB |
La Communication | MODBUS RTU(RS485 - RS485) voir aussi:La fonction de communication d’ethernet est facultative; Le logiciel supérieur de surveillance d’ordinateur est facultatif |
actuel (A) | modèle | Dimensions de l’installation(mm) voir aussi: | Méthode d’installation |
Wningué dningué h | |||
50 | Télécopieur: 400-50-4 | 500x560x220 | modulaire |
75 | LAF400-75-4 | 500x560x220 | modulaire |
100 | LAF400-100-4 | 500x560x220 | modulaire |
150 | LAF400-150-4 | 500x560x220 | modulaire |
200 | LAF400-200-4 | 800X X x xx800x 2200 | Cabinet |
250 | LAF400-250-4 | 800x800x2200 | Cabinet |
300 | LAF400-300-4 | 800x800x2200 | Cabinet |
400 | LAF400-400-4 | 1000x1000x2200 | Cabinet |
500 | LAF400-500-4 | 1000x1000x2200 | Cabinet |
600 | LAF400-600-4 | 1000x1000x2200 | Cabinet |
750 | Télécopieur: 400-750-4 | 1000x1000x2200 | Cabinet |
actuel (A) | modèle | Dimensions de l’installation(mm) voir aussi: | Méthode d’installation |
Wningué dningué h | |||
50 | Télécopieur: 400-50-4 | 500x560x220 | modulaire |
75 | LAF400-75-4 | 500x560x220 | modulaire |
100 | LAF400-100-4 | 500x560x220 | modulaire |
150 | LAF400-150-4 | 500x560x220 | modulaire |
200 | LAF400-200-4 | 800x800x2200 | Cabinet |
250 | LAF400-250-4 | 800x800x2200 | Cabinet |
300 | LAF400-300-4 | 800x800x2200 | Cabinet |
400 | LAF400-400-4 | 1000x1000x2200 | Cabinet |
500 | LAF400-500-4 | 1000x1000x2200 | Cabinet |
600 | LAF400-600-4 | 1000x1000x2200 | Cabinet |
750 | Télécopieur: 400-750-4 | 1000x1000x2200 | Cabinet |
modèle | LAF400-300-4 |
Composants principaux | LAF400-150-4 Module filtre acitve *2 (au plus 5 modules dans une armoire) |
Ihm *1 | |
Transformateurs de courant d’échantillonnage à haute précision *3 | |
Accessoires accessoires | Coque de cabinet, MCCB, protecteur de surtension, bande terminal, ligne de données |
| classer | Titre titre | Télécharger le document |
|---|---|---|
| AcFee APF manuel d’utilisation V2.1 | ||
| AcFee APF manuel d’utilisation V3.0 |
